Parker派克 儀器儀表
Parker派克 儀表級不銹鋼鋼管
Parker儀表/液壓管路系統解決方案
當您想要減少液壓和儀表管路系統的泄漏風險時，請選擇Parker無縫鋼管。
我們嚴格控制鋼管生產的每一個工藝環節以確保鋼管質量的一致性，為使其在液壓和儀表管路系統應用中發揮卓越性能，我們不僅嚴格控制鋼管的橢圓度，同心度和硬度，而且對鋼管的表面光潔度，內外徑尺寸的公差控制也做了嚴格的規定，以確保其與卡套接頭連接后的密封可靠性。
在石油化工，油氣行業，電力，分析等過程控制領域應用經常會遭遇到腐蝕性介質和嚴苛環境工況，鋼管的耐腐蝕性對保證系統的安全和正常運轉至關重要，我們嚴格控制每一批次鋼管的化學成分和生產工藝，以確保鋼管優良的耐腐蝕性能和機械性能，環境愈苛刻，愈顯出眾品質。
Parker無縫鋼管可以提升您的工藝儀表回路系統效益。
Parker派克 儀表級不銹鋼鋼管 技術資料下載

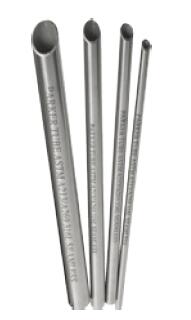

Parker儀表級不銹鋼管 Parker可提供質量可靠的無縫鋼管產品
| 產品特點： |
優勢： |
| 產品線范圍廣，可實現接頭、閥門和鋼管等產品一站式購物 |
客戶只需開發一個供應商便能滿足要求
減少供應商，便于管理 |
| 可焊性 |
嚴格控制鋼材等級和質量一致性，保證良好的焊接性能 |
| 配置保護堵帽 |
保護鋼管端部和內部免受外界環境污染和破壞 |
| 良好的內外表面光潔度和公差控制 |
確保鋼管與卡套接頭連接后密封可靠性 |
| 嚴格控制鋼管的橢圓度、同心度和硬度 |
溫度和壓力適用范圍廣 |
| 保證鋼管內部高清潔度 |
適用于介質清潔度較高的場合 |
| Parker品牌品質保證 |
鋼管外壁明確標識Parker品牌及鋼管參數規范 |
正確選擇并安裝鋼管可以保證儀器儀表系統可靠性以及提高儀器儀表系統防漏性能的關鍵。采用派克儀表級鋼管以及配套接頭有利于您的設備完整性。
| 標準材料： |
316L/316 |
| 工作溫度： |
-255°C ~ +605°C |
| 常用尺寸： |
1/4"~ 1/2", 6 mm ~ 14 mm |
| 典型應用： |
石油化工，油氣，電力，分析等過程控制領域 |
Parker儀表級不銹鋼鋼管
型號
標準儀表管 |
型號
光亮退火管 |
鋼管外徑
inch |
公稱壁厚
inch |
重量
kg/m |
| Tube1/4X.035-316L-CD |
Tube1/4X.035-316L-CR |
1/4" |
0.035" |
0.12 |
| Tube1/4X.049-316L-CD |
Tube1/4X.049-316L-CR |
1/4" |
0.049" |
0.16 |
| Tube3/8X.035-316L-CD |
Tube3/8X.035-316L-CR |
3/8" |
0.035" |
0.19 |
| Tube3/8X.049-316L-CD |
Tube3/8X.049-316L-CR |
3/8" |
0.049" |
0.26 |
| Tube3/8X.065-316L-CD |
Tube3/8X.065-316L-CR |
3/8" |
0.065" |
0.33 |
| Tube1/2X.035-316L-CD |
Tube1/2X.035-316L-CR |
1/2" |
0.035" |
0.26 |
| Tube1/2X.049-316L-CD |
Tube1/2X.049-316L-CR |
1/2" |
0.049" |
0.36 |
| Tube1/2X.065-316L-CD |
Tube1/2X.065-316L-CR |
1/2" |
0.065" |
0.46 |
| Tube3/4X.065-316L-CD |
Tube3/4X.065-316L-CR |
3/4" |
0.065" |
0.72 |
| Tube3/4X.083-316L-CD |
Tube3/4X.083-316L-CR |
3/4" |
0.083" |
0.90 |
| Tube3/4X.095-316L-CD |
Tube3/4X.095-316L-CR |
3/4" |
0.095" |
1.01 |
| Tube1X.083-316L-CD |
Tube1X.083-316L-CR |
1" |
0.083" |
1.23 |
| Tube1X.095-316L-CD |
Tube1X.095-316L-CR |
1" |
0.095" |
1.39 |
| Tube1X.109-316L-CD |
Tube1X.109-316L-CR |
1" |
0.109" |
1.57 |
型號
標準儀表管 |
型號
光亮退火管 |
鋼管外徑
inch |
公稱壁厚
inch |
重量
kg/m |
| Tube6mmX1.0-316L-CD |
Tube6mmX1.0-316L-CR |
6 |
1.00 |
0.13 |
| Tube6mmX1.5-316L-CD |
Tube6mmX1.5-316L-CR |
6 |
1.50 |
0.17 |
| Tube8mmX1.0-316L-CD |
Tube8mmX1.0-316L-CR |
8 |
1.00 |
0.18 |
| Tube8mmX1.5-316L-CD |
Tube8mmX1.5-316L-CR |
8 |
1.50 |
0.24 |
| Tube10mmX1.0-316L-CD |
Tube10mmX1.0-316L-CR |
10 |
1.00 |
0.23 |
| Tube10mmX1.5-316L-CD |
Tube10mmX1.5-316L-CR |
10 |
1.50 |
0.32 |
| Tube12mmX1.0-316L-CD |
Tube12mmX1.0-316L-CR |
12 |
1.00 |
0.28 |
| Tube12mmX1.5-316L-CD |
Tube12mmX1.5-316L-CR |
12 |
1.50 |
0.40 |
| Tube12mmX2.0-316L-CD |
Tube12mmX2.0-316L-CR |
12 |
2.00 |
0.50 |
| Tube14mmX2.0-316L-CD |
Tube14mmX2.0-316L-CR |
14 |
2.00 |
0.60 |
| Tube14mmX2.5-316L-CD |
Tube14mmX2.5-316L-CR |
14 |
2.50 |
0.72 |
| Tube16mmX1.5-316L-CD |
Tube16mmX1.5-316L-CR |
16 |
1.50 |
0.54 |
| Tube16mmX2.0-316L-CD |
Tube16mmX2.0-316L-CR |
16 |
2.00 |
0.70 |
| Tube18mmX1.5-316L-CD |
Tube18mmX1.5-316L-CR |
18 |
1.50 |
0.62 |
| Tube18mmX2.0-316L-CD |
Tube18mmX2.0-316L-CR |
18 |
2.00 |
0.80 |
| Tube25mmX2.0-316L-CD |
Tube25mmX2.0-316L-CR |
25 |
2.00 |
1.15 |
| Tube25mmX2.5-316L-CD |
Tube25mmX2.5-316L-CR |
25 |
2.50 |
1.41 |
術語定義：
CR (Cold Rolling)： 精軋
CD (Cold Drawing)： 冷拔
TUBE： 無縫鋼管
標準長度： 6 米一根
材料標準：
等級： 316L
UNS： S31603
ASTM： A213/A269
ASME： SA213
化學成分：
元素 成分，wt.%
鉻 16.0-18.0
磷 0.04max.
鎳 10.0-15.0
鉬 2.00-3.00
錳 2.00 max.
硅 0.75 max.
碳 0.035 max.
硫 0.03 max.
更多規格型號：
316L，鉬 >2.5% 材質
型號 TUBE 1/4X.035-SSCDMO2.5
示范：TUBE 12MMX1.5-SSCRMO2.5
316H材質
型號 TUBE 1/4X.035-316H-CD
示范：TUBE 14MMX2.0-316H-CR
321材質
型號 TUBE 14MMX2.0-321-CD
示范：TUBE 1/2X.049-321-CR
317L材質
型號 TUBE 3/4X.065-317L-CD
示范：TUBE 16MMX1.5-317L-CR
UNS S31803雙相鋼材質(ASTM A789)
型號 TUBE 1/4X.035-S31803-CD
示范：TUBE 10MMX1.5-S31803-CD
UNS S32750超級雙相鋼材質(ASTM A789)
型號 TUBE 12MMX1.5-S32750-CD
示范：TUBE 1/2X.049-S32750-CD
尺寸公差：
Parker鋼管尺寸公差符合標準ASTM A213/A269/A632
| 產品 |
尺寸 |
外徑公差
mm |
壁厚
% |
| 標準儀表管 |
1/8”-1” |
±0.10 mm |
±10 |
| 標準儀表管 |
3mm-25mm |
±0.10 mm |
±10 |
| 光亮退火管 |
1/4”-1” |
±0.08 mm |
±10 |
| 光亮退火管 |
6mm - 25mm |
±0.08 mm |
±10 |
注：鋼管外徑 OD<6mm 符合ASTM A632
儀表鋼管選型指南

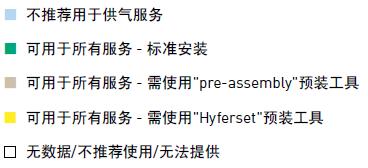

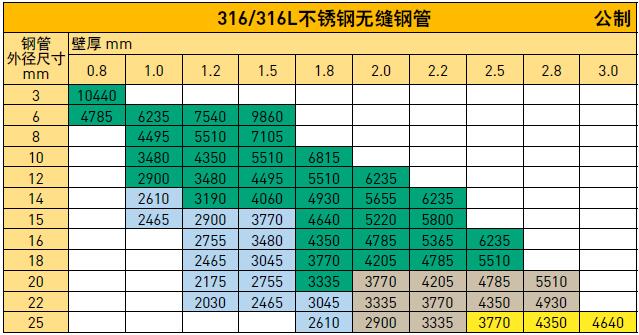

最大容許工作壓力等級表
以上工作壓力單位：psig
|
