Parker派克 A03 series with Low power coil for Explosion proof
Parker派克 A03低功耗防爆閥

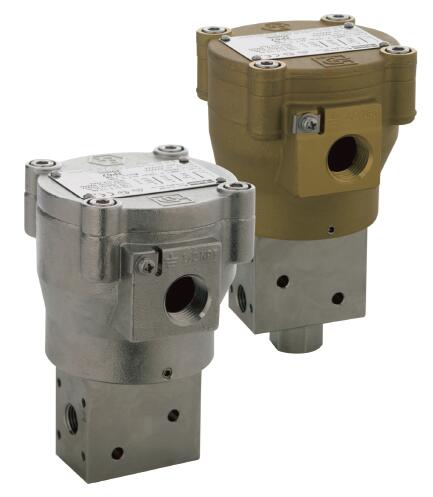

Parker派克 A03低功耗防爆閥 A03 series with Low power coil for Explosion proof
ATEX＆SIL3認證，直動式，3/2閥門，平衡錐閥，通用1/4英寸，適用于過程控制市場ATEX &SIL3 certification， Direct Operated, 3/2 valve ，Balanced Poppet, Universal 1/4”for Process Control Market
Parker派克 A03低功耗防爆閥 資料下載
低功耗Low power consumption: 1.5W - 1.8W
保護類型Protection Type： II 2 G - Ex db IIC T6/ T5 / T4 II 2 D - Ex tb IIIC - 80/ 95 / 130°C
寬環境溫度范圍Wide Ambient temperature range: -45℃ ~ +120℃
接觸流體的材料Materials in contact with fluid: SUS316L or Brass body
認證Certification: IEC/EN 61508, ATEX , Nepsi, TUV SIL3
技術指標：
線圈功率直流（W）： 1.8瓦
功能： 手動復位功能
電纜組裝： 1/2 NPT
閥體材質： 316升
連接尺寸： 1/4 NPT
工作溫度（℃）max.： + 120°攝氏度
電壓（VDC）： 24VDC
工作溫度（℃）min.： -20°攝氏度
外殼材質： 鋁
主體材質： 316升
連接尺寸： 1/4 NPT
min.工作溫度： -20°攝氏度
max.工作溫度： +120°攝氏度
功能： 手動復位功能
能量消耗： 1.8瓦
外殼類型： 鋁
電纜組件類型： 1/2 NPT
電源電壓： 24伏直流電
產品特性PRODUCT FEATURES:
隔爆外殼“d”型保護閥門適用于區域1/21和2/22應用。The new Explosion Proof Flameproof “d” coil valve is valid for Zone 1/21 and 2/22 application.
適用于寬壓力范圍和無min.工作壓力要求的應用。The solenoid valves are recommended for pilot applications with basic flow, wide pressure ranges and no minimum operating pressure.
金屬隔爆線圈外殼，H級絕緣等級設計。Coils used in metal enclosure have class H insulation materials.
緊湊性設計，更少的裝配空間要求。Compact design, less assembly space requirement.
耐腐蝕性高。Highly resistant to corrosion.
標配包括峰值電壓抑制和交流整流。Peak voltage suppression and AC rectifier included as standard.
產品符合IEC/EN61508系統安全規范，TUV安全認證SIL-2,兼容性SIL-3。Products comply with IEC/EN61508 system safety specification,TUV safety certification SIL-2, SIL-3 compatibility.
| 主要參數： |
- 2位/3通直動式電磁閥（黃銅&不銹鋼）
- 尺寸：1/4" (NPT & BSPP)
- 壓差：0-10Bar
- 響應時間：<100ms
- 適用介質：空氣，惰性氣體等
- 環境溫度：通用(-20°C ~ 100°C)和低溫(-45°C ~ 65°C)
- 額定功率：功率四檔可選，推薦RP（減功率）和LP（低功率）選項
- 帶手動操控MO和手動復位操控MS功能 |
| 標準電壓： |
- AC：220-230V/50Hz
- DC：24VDC |
| 材料規格： |
- 閥體：AISI316L/黃銅
- 閥桿（套筒）：316L不銹鋼
- 活塞：不銹鋼
- 彈簧：不銹鋼
- 閥芯和密封件：FVMQ
- 導向環：PTFE |
| 過程控制應用： |
- 油氣開采設備：氣動或液壓產品的啟動先導控制，暖通設備，消防救火等
- 石油化工：各類化工裝置，化學注入撬，分析小屋，煙氣監測等
- 其他應用：生物醫藥，電廠等 |
| 優勢與優點： |
- 3/2直動式大流量通用式閥，完全滿足過程閥的多種設計功能
- 新型隔爆“d”型閥門適用于區域1/21和2/22應用
- 人體工學設計，橢圓安裝面更貼合執行器，實現快速響應
- 20%的體積縮減，為客戶減少配管實現更合理的安裝
- 適用于寬壓力范圍和無min.工作壓力要求的應用
- 產品符合ATEX, Nepsi, IEC/EN 61508等多種認證
- 雙層密封結構，低泄露值實現安全的啟動和關閉
- 寬溫域設計（低溫-45°C/高溫100°C）滿足更嚴苛環境挑戰
- 標配包括峰值電壓抑制功能和交流電整流器
- 有競爭力的市場定價和快速交貨 |
A03系列低功耗防爆電磁閥 - 2位/3通直動式通用電磁閥 型號
| 型號 |
接口尺寸 |
通徑 |
流量系數Kv |
工作壓差 |
環境溫度 |
功率 |
| NPT Female |
mm |
m3/h |
L/min |
bar |
°C |
AC W |
DC W |
| A03RN22MN-LADNC2 |
1/4 |
5.7 |
0.45 |
7.5 |
0~10 |
-20~100 |
- |
1.8 |
| A03RN22MN-LRDNC2 |
1/4 |
5.7 |
0.45 |
7.5 |
0~10 |
-20~100 |
- |
1.8 |
| A03RN24MN-LADNC2 |
1/4 |
5.7 |
0.45 |
7.5 |
0~10 |
-45~100 |
- |
1.8 |
| A03RN24MN-LRDNC2 |
1/4 |
5.7 |
0.45 |
7.5 |
0~10 |
-45~100 |
- |
1.8 |
| A03RN22MN-RADNC2 |
1/4 |
5.7 |
0.45 |
7.5 |
0~10 |
-20~100 |
3.6 |
3.6 |
| A03RN22MN-RRDNC2 |
1/4 |
5.7 |
0.45 |
7.5 |
0~10 |
-20~100 |
3.6 |
3.6 |
| A03RN24MN-RADNC2 |
1/4 |
5.7 |
0.45 |
7.5 |
0~10 |
-45~100 |
3.6 |
3.6 |
| A03RN24MN-RRDNC2 |
1/4 |
5.7 |
0.45 |
7.5 |
0~10 |
-45~100 |
3.6 |
3.6 |
表格中型號均為對應24V DC的型號，如選擇交流電(AC)，則型號的后兩個字符改為3D。例如：
A03RN22MN-RADNC2為采用直流電源時的型號，如選用交流電源，則型號改為A03RN22MNRADN3D
| Part |
Working Temperature (C) Minimum |
Working Temperature (C) Maximum |
Function |
Coil Power DC (W) |
Enclosure Material |
Cable Assembly |
Voltage (VDC) |
Connection Size |
Valve Body Material |
| A03RN22MN-LADNC2 |
-20°C |
+100°C |
None Manualoperator function |
1.8W |
Aluminium |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN22MN-LRDNC2 |
-20°C |
+100°C |
None Manualoperator function |
1.8W |
316L |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN22MO-LADNC2 |
-20°C |
+100°C |
Manual operator function |
1.8W |
Aluminium |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN22MO-LRDNC2 |
-20°C |
+100°C |
Manual operator function |
1.8W |
316L |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN22MS-LADNC2 |
-20°C |
+120°C |
Manual reset function |
1.8W |
Aluminium |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN22MS-LRDNC2 |
-20°C |
+120°C |
Manual reset function |
1.8W |
316L |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN24MN-LADNC2 |
-45°C |
+100°C |
None Manualoperator function |
1.8W |
Aluminium |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN24MN-LRDNC2 |
-45°C |
+100°C |
None Manualoperator function |
1.8W |
316L |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN24MO-LADNC2 |
-45°C |
+100°C |
Manual operator function |
1.8W |
Aluminium |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN24MO-LRDNC2 |
-45°C |
+100°C |
Manual operator function |
1.8W |
316L |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN24MS-LADNC2 |
-45°C |
+95°C |
Manual reset function |
1.8W |
Aluminium |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
| A03RN24MS-LRDNC2 |
-45°C |
+95°C |
Manual reset function |
1.8W |
316L |
1/2 NPT |
24VDC |
1/4 NPT |
316L |
A03系列隔爆電磁閥- 線圈 - 絕緣等級H - 電氣安全IEC 335
| 線圈規格 |
高功率（HP） |
基本功耗(BP) |
減功耗(RP) |
低功耗(LP) |
| 熱 |
冷 |
熱 |
冷 |
熱 |
冷 |
熱 |
冷 |
| 9.0W |
11.2W |
5.2W |
5.7W |
3.2W |
3.6W |
1.5W |
1.8W |
| 防爆等級 |
II2G Exd IIC Gb T6/T5
II2D Ext IIIC Db T80/T95 |
II2G Exd IIC Gb T6/T5/T4
II2D Ext IIIC Db T80/T95/T130 |
II2G Exd IIC Gb T6
II2D Ext IIIC Db T80 |
II2G Exd IIC Gb T6
II2D Ext IIIC Db T80 |
| 防護等級EN60529 |
IP66/67, AI./SS |
IP66/67, AI./SS |
IP66/67, AI./SS |
IP66/67, AI./SS |
| 操作環境溫度范圍(°C) |
-60~+55/70 |
-60~+65/80/110 |
-60~+65 |
-60~+65 |

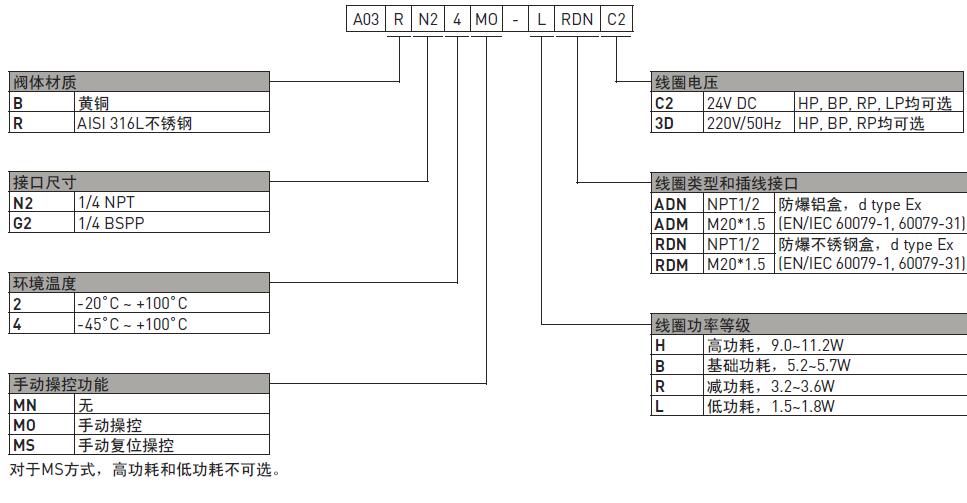

A03系列隔爆電磁閥 - 訂貨說明
A03系列隔爆電磁閥 - 同類產品參照表
| Parkers |
ASCO IMI |
Norgren |
Bifold |
| A03系列8327 |
系列Y013 |
系列 |
FP06P系列 |
|
